Tĩnh điện là mối quan tâm thực tế trong sản xuất thiết bị điện tử vì các bộ phận nhạy cảm có thể tiếp xúc với điện tích trong quá trình bảo quản, xử lý, lắp ráp, kiểm tra và vận chuyển. Do đó, việc đóng gói cần phải làm được nhiều việc hơn ngoài việc tách biệt các sản phẩm về mặt vật lý. Nó cũng phải cung cấp khả năng kiểm soát tĩnh điện trong khi vẫn duy trì các đặc tính về kích thước, cơ học và độ sạch mà ứng dụng yêu cầu. Các khay định hình nhiệt làm từ PP, PET, PS và các loại nhựa phù hợp khác có thể được cấu hình xung quanh các bộ phận riêng lẻ, bảng mạch, đầu nối, cảm biến, bộ phận quang điện tử và cụm điện tử công nghiệp. Vật liệu, phạm vi kháng bề mặt, hình học khoang, độ dày thành, màu sắc, xử lý bề mặt và cấu trúc xếp chồng đều có thể ảnh hưởng đến hiệu quả hoạt động của bao bì thành phẩm. Một thiết kế tốtBao bì nhựa nhiệt dẻo chống tĩnh điệnbắt đầu với môi trường thành phần và xử lý, sau đó kết nối việc lựa chọn vật liệu với cách bố trí khoang và kiểm soát sản xuất. Định hình nhiệt khổ lớn cũng giúp phát triển khả năng đóng gói cho các bộ phận quá khổ hoặc hệ thống nhiều bộ phận thay vì giới hạn giải pháp ở các khay tiêu chuẩn nhỏ.
Mục lục
Nhấp vào bất kỳ phần nào bên dưới để chuyển thẳng đến chủ đề bạn muốn khám phá.
- 01. Bao bì ESD cần kiểm soát những gì?
- 02. Loại nhựa nhiệt dẻo nào phù hợp với các ứng dụng ESD khác nhau?
- 03. Điện trở bề mặt nên được chỉ định như thế nào?
- 04. Khay ESD nên được thiết kế như thế nào?
- 05. Tại sao định hình nhiệt lại hữu ích cho khay điện tử?
- 06. Khay ESD thường được sử dụng ở đâu?
- 07. Sự sạch sẽ và bảo vệ sản phẩm phối hợp với nhau như thế nào?
- 08. Thông tin gì cần thiết cho việc phát triển tùy chỉnh?
- 09. Những gì cần được kiểm tra trước khi giao hàng?
- 10. Câu hỏi thường gặp
Bao bì ESD cần kiểm soát những gì?
Bao bì điện tử đóng vai trò là một phần của hệ thống xử lý xung quanh một bộ phận. Khi thành phần đó nhạy cảm với các sự kiện tĩnh điện, ngoài cách tổ chức vật lý, khay phải cung cấp hoạt động điện có thể dự đoán được. Đây là lý do tại sao bao bì ESD phải được xác định thông qua các đặc tính bề mặt và vật liệu có thể đo lường được thay vì chỉ thông qua hình thức bên ngoài.
Điện tích tĩnh có thể phát triển thông qua sự tiếp xúc và phân tách giữa các vật liệu khác nhau, chuyển động trong quá trình xử lý, ma sát và các hoạt động sản xuất thông thường khác. Một thành phần nhạy cảm có thể trải qua nhiều công đoạn trước khi lắp ráp lần cuối nên bao bì có thể được mở, chuyển, xếp chồng lên nhau và tái sử dụng nhiều lần. Mỗi giai đoạn đều tạo cơ hội cho tình trạng tĩnh điện không được kiểm soát nếu bao bì không được thiết kế phù hợp.
Cấu trúc bao bì cũng ảnh hưởng đến sự di chuyển của sản phẩm. Một khay có các khoang chuyên dụng có thể giữ các bộ phận riêng lẻ tách biệt và giảm sự tiếp xúc không cần thiết giữa các bộ phận lân cận. Đối với các đầu nối, cảm biến, các bộ phận liên quan đến PCB và các sản phẩm chính xác khác, việc định vị được kiểm soát có thể giúp việc xử lý thủ công và dây chuyền sản xuất có trật tự hơn.
Hành vi tĩnh điện
Vật liệu phải cung cấp đặc tính điện trở bề mặt được xác định phù hợp với chiến lược bảo vệ ESD đã định. Các sản phẩm và môi trường xử lý khác nhau có thể yêu cầu các đặc tính điện khác nhau.
Bảo vệ cơ khí
Khay phải hỗ trợ vật lý cho bộ phận và giảm chuyển động, tiếp xúc và tác động không mong muốn trong quá trình lưu trữ, vận chuyển và vận chuyển thông thường.
Tổ chức chiều
Các khoang dành riêng cho sản phẩm giữ các bộ phận ở các vị trí được kiểm soát và có thể giúp việc xếp, dỡ, kiểm tra và chuyển dây chuyền sản xuất trở nên dễ dự đoán hơn.
Xử lý tính tương thích
Khay phải được thiết kế xoay quanh quy trình thực tế, bao gồm xử lý thủ công, di chuyển tự động, xếp chồng, lồng vào nhau, lưu trữ tạm thời và luân chuyển trên dây chuyền.
Bao bì điện tử hiệu quả kết hợp kiểm soát tĩnh điện với tổ chức vật lý. Không nên coi chức năng nào là một tính năng riêng biệt.
Điều quan trọng là phải hiểu rằng không phải mọi linh kiện điện tử đều có độ nhạy hoặc yêu cầu xử lý như nhau. Các gói bán dẫn, đầu nối, cảm biến, mô-đun quang học và bảng mạch lắp ráp có thể khác nhau về trọng lượng, hình dạng, bề mặt tiếp xúc và môi trường xử lý. Do đó, bao bì nên được phát triển xung quanh sản phẩm thực tế thay vì dựa vào một cấu trúc khay chung.
- Hành vi ESD được xác định:các đặc tính điện phải được xác định theo yêu cầu của thành phần và quy trình.
- Định vị ổn định:các khoang riêng lẻ có thể hạn chế chuyển động không mong muốn trong quá trình xử lý.
- Cấu trúc phù hợp:độ dày, độ sâu và hình học của tường phải phù hợp với sản phẩm vật lý.
- Khả năng tương thích quy trình:việc xếp chồng, lồng ghép, kiểm tra và xử lý tại dây chuyền phải được xem xét ngay từ đầu.
Loại nhựa nhiệt dẻo nào phù hợp với các ứng dụng ESD khác nhau?
Lựa chọn nhựa nhiệt dẻo ảnh hưởng nhiều hơn đến hành vi điện. Nó cũng xác định độ cứng, khả năng chống va đập, tính linh hoạt, độ trong suốt, trạng thái nhiệt độ, hình thức và đặc điểm hình thành. Đối với các khay điện tử, các đặc tính này cần được xem xét cùng nhau vì vật liệu cung cấp một tính năng mong muốn có thể gây ra những hạn chế ở một khu vực khác.
PP để xử lý nhiều lần
PP rất hữu ích khi khay cần sự kết hợp giữa khả năng chống mỏi uốn, chống rơi và chịu nhiệt độ. Những đặc điểm này có liên quan trong các ứng dụng mà khay có thể được nạp, chuyển, xếp chồng lên nhau hoặc trả lại khu vực sản xuất nhiều lần.
Môi trường SMT có thể liên quan đến việc xử lý thường xuyên và di chuyển có tổ chức giữa các giai đoạn của quy trình. Cấu trúc dựa trên PP có thể được xem xét khi bao bì phải chịu được việc sử dụng nhiều lần trong khi vẫn duy trì được các đặc tính tĩnh điện đã xác định của nó.
THÚ CƯNG cho độ trong suốt và độ cứng
THÚ CƯNG cung cấp độ trong suốt cao và độ cứng tốt, giúp nó hữu ích khi kiểm tra thành phần và khả năng hiển thị sản phẩm là quan trọng. Khay trong suốt có thể giúp người vận hành dễ dàng xác định cách sắp xếp thành phần hơn mà không cần phải tháo từng mục khỏi vị trí của nó.
Khả năng hiển thị cũng có thể hỗ trợ quy trình làm việc theo định hướng kiểm tra. Khi ý tưởng đóng gói cho phép người vận hành nhìn thấy sản phẩm một cách trực tiếp, khay có thể mang lại sự tổ chức trong khi vẫn duy trì tầm nhìn rõ ràng về thành phần.
Tái bút cho cấu trúc khay chung
Tái bút tương đối giòn và có độ trong suốt thấp hơn PET một chút. Tuy nhiên, nó có thể được xem xét cho các khay luân chuyển linh kiện điện tử có mục đích chung trong đó cấu trúc tổng thể và môi trường xử lý tương thích với các đặc tính của nó.
Sự lựa chọn đúng không nên chỉ dựa vào tên vật liệu. Trọng lượng thành phần thực tế, kích thước khoang, tác động dự kiến, điều kiện nhiệt độ, yêu cầu về độ trong suốt và tần suất xử lý dự định đều ảnh hưởng đến việc lựa chọn.
| Vật liệu | Đặc điểm chính | Ứng dụng điển hình | Những cân nhắc lựa chọn chính |
|---|---|---|---|
| PP | Khả năng chống mỏi uốn tốt, chống rơi và chịu nhiệt độ. | Khay xử lý SMT, khay luân chuyển và bao bì điện tử có thể tái sử dụng. | Xử lý nhiều lần, tiếp xúc với tác động, điều kiện nhiệt độ và tính linh hoạt của cấu trúc. |
| THÚ CƯNG | Độ trong suốt cao và độ cứng tốt. | Khay kiểm tra và bao bì nơi khả năng hiển thị thành phần là quan trọng. | Độ trong suốt, độ cứng, bề ngoài và cấu trúc khoang cần thiết. |
| Tái bút | Tương đối giòn với độ trong suốt thấp hơn một chút. | Khay xử lý linh kiện điện tử nói chung và khay quay vòng. | Yêu cầu chung về kết cấu và điều kiện xử lý. |
| Nhựa nhiệt dẻo thích hợp khác | Được lựa chọn theo yêu cầu sản phẩm và quy trình cụ thể. | Bao bì điện tử tùy chỉnh chuyên dụng. | Các đặc tính điện, cơ khí, môi trường và ngoại hình cần thiết. |
Trong thực tế, hiệu suất điện phải được kết nối với hiệu suất cơ học. Khay có thể có phạm vi điện trở mong muốn nhưng vẫn kém phù hợp với sản phẩm nếu hình dạng, tính linh hoạt hoặc trạng thái nhiệt độ của khay không phù hợp với môi trường xử lý.
Điện trở bề mặt nên được chỉ định như thế nào?
Điện trở bề mặt là một trong những thông số kỹ thuật trọng tâm trong bao bì ESD vì nó cung cấp một phương pháp có thể đo lường được để mô tả đặc tính điện của vật liệu đóng gói. Phạm vi mục tiêu phải được chọn theo yêu cầu ESD của thành phần và môi trường xử lý xung quanh.
Một chương trình đóng gói tùy chỉnh có thể chỉ định điện trở bề mặt từ 1,0×10⁴Ω đến 1,0×10¹¹Ω. Phạm vi đó đáp ứng nhiều yêu cầu về kiểm soát tĩnh điện, nhưng sự tồn tại của phạm vi rộng không có nghĩa là một giá trị tự động phù hợp cho mọi ứng dụng.
Các môi trường sản xuất điện tử khác nhau có thể có các yêu cầu khác nhau về kiểm soát phí, xử lý vật liệu và tích hợp quy trình. Khay dùng để luân chuyển linh kiện thông thường có thể có thông số kỹ thuật khác với khay dùng để kiểm tra nhạy cảm, xử lý tự động hoặc đóng gói các linh kiện có cấu trúc dẫn điện hở.
Bắt đầu với yêu cầu thành phần
Câu hỏi đầu tiên phải là mức độ kiểm soát ESD được yêu cầu bởi thành phần và quy trình xử lý. Sau đó, đặc điểm kỹ thuật đóng gói nên được phát triển xung quanh yêu cầu đó thay vì chọn giá trị điện đơn giản vì nó được sử dụng phổ biến.
Hãy xem xét hệ thống đóng gói hoàn chỉnh
Khay chỉ là một yếu tố của môi trường đóng gói. Thùng carton bên ngoài, vật liệu đệm, tấm ngăn, bề mặt làm việc, thiết bị xử lý và các bộ phận đóng gói khác cũng có thể ảnh hưởng đến điều kiện tĩnh điện xung quanh sản phẩm.
Điều này làm cho tư duy ở cấp độ hệ thống trở nên quan trọng. Một khay có đặc tính điện trở được kiểm soát vẫn phải được tích hợp vào quy trình xử lý để nhận biết hoạt động điện của các vật liệu và thiết bị xung quanh.
Kết nối điện trở với hình học
Thông số kỹ thuật về điện không được khiến các kỹ sư bỏ qua việc bảo vệ vật lý. Độ sâu khoang, khoảng cách tường và cấu trúc định vị cần bảo vệ bộ phận trong khi vẫn duy trì chức năng tĩnh điện cần thiết.
- Xác định phạm vi kháng cự yêu cầu:kết nối giá trị mục tiêu với yêu cầu bảo vệ ESD thực tế.
- Giữ thành phần ở vị trí được kiểm soát:sử dụng các khoang và tính năng định vị khi cần thiết.
- Xem lại môi trường xử lý hoàn chỉnh:xem xét các vật liệu và thiết bị khác tương tác với khay.
- Kiểm tra thành phẩm:sử dụng thiết bị kiểm tra điện trở phù hợp để kiểm tra xem có đạt được các đặc tính điện quy định hay không.
Thông số kỹ thuật có thể đo lường được cũng giúp việc giao tiếp giữa các nhà thiết kế bao bì, nhà sản xuất linh kiện và nhóm sản xuất trở nên dễ dàng hơn. Thay vì chỉ mô tả khay là “chống tĩnh điện”, dự án có thể xác định phạm vi điện trở mong muốn và kết cấu vật liệu cần thiết để đạt được phạm vi đó.
Khay ESD nên được thiết kế như thế nào?
Điều khiển điện chỉ là một phần của vấn đề thiết kế. Khay điện tử cũng phải giữ linh kiện một cách an toàn, cho phép xếp và dỡ hàng một cách thực tế, vừa vặn với thiết bị xử lý và vẫn tương thích với các yêu cầu xếp chồng hoặc lồng ghép.
1. Xác định phong bì sản phẩm
Bắt đầu với kích thước chính xác của thành phần. Ghi lại chiều dài, chiều rộng, chiều cao, đường kính, phần nhô ra, vị trí đầu nối, bề mặt nhạy cảm và bất kỳ khu vực nào không tiếp xúc với khay.
Đối với các tổ hợp điện tử không đều, thông tin thiết kế hữu ích có thể bao gồm một số kích thước mặt cắt ngang thay vì một kích thước tổng thể. Điều này có thể đặc biệt quan trọng đối với các đầu nối, cảm biến và cụm PCB có các bộ phận nhô ra.
2. Tạo khoang xung quanh sản phẩm
Một khoang chuyên dụng có thể kiểm soát vị trí của từng bộ phận đồng thời tạo sự tách biệt giữa các bộ phận lân cận. Hình dạng khoang phải cân bằng giữa khả năng lưu giữ và khả năng tiếp cận. Vị trí quá lỏng lẻo có thể cho phép di chuyển, trong khi hình học quá hạn chế có thể gây khó khăn cho việc tải và dỡ hàng.
3. Xem xét độ dày của tường
Độ dày của thành ảnh hưởng đến độ cứng của khay, trọng lượng và khả năng tạo hình. Các khoang lớn và cấu trúc sâu có thể cần phải xem xét cẩn thận sự phân bố vật liệu trong quá trình tạo hình nhiệt. Do đó, độ dày phải được đánh giá cùng với hướng tạo hình và hình dạng khay cuối cùng.
4. Thêm tính năng xếp chồng hoặc lồng nhau
Các khay điện tử có thể tái sử dụng thường cần được xếp chồng lên nhau khi nạp và lồng vào nhau khi trống. Những tính năng này có thể làm giảm độ phức tạp của việc lưu trữ và cải thiện hiệu quả xử lý, nhưng hình dạng cần phải được thiết kế sao cho các khay xếp chồng lên nhau vẫn ổn định và các khoang không cản trở lẫn nhau.
5. Bảo vệ bề mặt nhạy cảm
Các thành phần có thể có vỏ, đầu nối, thấu kính, chốt hoặc bề mặt hoàn thiện lộ ra ngoài cần có sự tiếp xúc được kiểm soát. Khi thích hợp, khay có thể được cấu hình với các miếng đệm bảo vệ hoặc các tính năng đệm được chọn để sản phẩm được đỡ mà không tiếp xúc bề mặt không cần thiết.
6. Kế hoạch xử lý tự động
Các nhà máy điện tử có thể di chuyển các khay bằng tay, bằng xe đẩy, băng tải hoặc thiết bị xử lý tự động. Cấu trúc khay phải tương thích với quy trình dự định, bao gồm các điểm truy cập, chiều cao xếp chồng, hướng và hướng tải.
Hình học
Kích thước, khoang, độ sâu, khoảng cách, lỗ mở và chu vi khay phải tương ứng với môi trường thành phần và gói hàng.
Đặc điểm kỹ thuật điện
Phạm vi điện trở bề mặt cần thiết phải được xác định theo các đặc tính ESD cần thiết cho ứng dụng cụ thể.
Xử lý
Tất cả việc tải, dỡ hàng, xếp chồng, lồng vào nhau, kiểm tra và chuyển động dọc tuyến đều phải được xem xét trong quá trình thiết kế.
Sự bảo vệ
Các vùng tiếp xúc, tính năng đệm và hình dạng khoang có thể được điều chỉnh để giảm chuyển động và tiếp xúc vật lý không mong muốn.
Do đó, các thiết kế khay đáng tin cậy nhất là dành riêng cho ứng dụng. Họ không dựa vào kiểu khoang cố định khi bản thân sản phẩm có hình dạng độc đáo hoặc yêu cầu xử lý đặc biệt.
Tại sao định hình nhiệt lại hữu ích cho khay điện tử?
Định hình nhiệt đặc biệt hữu ích khi bao bì điện tử yêu cầu các khoang tùy chỉnh, bề mặt lớn, đường viền cong hoặc kích thước khay rộng. Một tấm nhựa nhiệt dẻo được gia nhiệt có thể được tạo thành bằng dụng cụ để tạo ra cấu trúc dành riêng cho sản phẩm mà không buộc mọi ứng dụng phải tuân theo một định dạng tiêu chuẩn nhỏ.
Điều này rất quan trọng đối với thiết bị điện tử vì bao bì linh kiện có thể thay đổi từ các bộ phận nhỏ riêng lẻ đến các cụm lớn hơn và hệ thống nhiều bộ phận. Một khay có thể cần một lưới các khoang nhỏ, trong khi một khay khác có thể yêu cầu các khoang sâu cho các cụm lớn hơn.
Khả năng định dạng lớn
Bao bì định hình nhiệt có thể được sản xuất ở kích thước lên tới khoảng 1300 × 750 × 740 mm, tùy thuộc vào cấu trúc khay thực tế và yêu cầu sản xuất. Khả năng tạo hình rộng này rất hữu ích khi hệ thống đóng gói bao gồm một cụm lắp ráp lớn hoặc nhiều vùng sản phẩm.
Bố cục khoang tùy chỉnh
Định hình nhiệt cho phép phát triển mô hình khoang xung quanh việc sắp xếp sản phẩm. Các khoang riêng lẻ có thể được đặt cách nhau theo kích thước thành phần và diện tích tổng thể của khay có thể được điều chỉnh phù hợp với cấu trúc vận chuyển hoặc lưu trữ hiện có.
Tính linh hoạt phát triển
Sản phẩm điện tử có thể thay đổi trong quá trình phát triển. Vị trí đầu nối, kích thước vỏ, cấu hình PCB và cách sắp xếp phụ kiện đều có thể được sửa đổi. Phương pháp tạo hình nhiệt linh hoạt có thể hỗ trợ các dự án phát triển được lựa chọn trong đó cần có công cụ tùy chỉnh và cấu trúc định dạng rộng.
Chất liệu đa dạng
PP, PET, PS và các loại nhựa nhiệt dẻo thích hợp khác có thể được xem xét trong quá trình tạo hình nhiệt. Điều này cho phép đánh giá các yêu cầu về điện, cơ học và hình ảnh của khay cùng nhau.
Tích hợp với các tính năng đóng gói
Khái niệm tạo hình có thể kết hợp các khu vực định vị, cấu trúc xếp chồng, các lỗ hở và các chi tiết chức năng khác. Khi cần bảo vệ bề mặt bổ sung, vật liệu đệm được chọn cũng có thể được tích hợp vào thiết kế bao bì.
Định hình nhiệt hữu ích nhất khi hình dạng bao bì cần bám sát sản phẩm thay vì buộc một thành phần phức tạp vào một định dạng khay chung.
Quy trình sản xuất vẫn phải được lựa chọn theo hình dạng sản phẩm, yêu cầu về điện, số lượng sản xuất và chiến lược đóng gói tổng thể. Định hình nhiệt là một lựa chọn quy trình chứ không phải là giải pháp chung cho mọi ứng dụng đóng gói điện tử.
Khay ESD thường được sử dụng ở đâu?
Các khay định hình nhiệt được điều khiển bằng ESD có thể hỗ trợ nhiều giai đoạn sản xuất đồ điện tử và hậu cần. Cấu trúc chính xác phụ thuộc vào việc bao bì được dùng để bảo quản, kiểm tra, di chuyển trong dây chuyền sản xuất, luân chuyển hay vận chuyển.
- Linh kiện điện tử:đầu nối, cảm biến, bộ phận liên quan đến PCB, linh kiện bán dẫn và các sản phẩm nhạy cảm với tĩnh điện khác có thể được bố trí trong các khoang chuyên dụng.
- Xử lý PCB:bảng mạch và cụm điện tử có thể được hỗ trợ trong quá trình lưu trữ, vận chuyển và di chuyển dây chuyền sản xuất tạm thời.
- Linh kiện điện tử chính xác:các khoang riêng lẻ có thể giúp duy trì vị trí có tổ chức cho các bộ phận có yêu cầu xử lý được xác định.
- Sản xuất SMT:khay quay vòng có thể tái sử dụng có thể hỗ trợ chuyển động lặp đi lặp lại giữa các giai đoạn sản xuất, nơi cần có hành vi tĩnh điện được kiểm soát.
- Linh kiện quang điện tử:bao bì có thể được cấu hình cho các tổ hợp truyền thông quang học và quang điện tử với các điều kiện ESD được chỉ định.
- Thiết bị điện tử công nghiệp:các bộ phận và cụm lắp ráp lớn có thể được tổ chức để lưu trữ, vận chuyển nội bộ và xử lý có kiểm soát.
Kiểm tra thành phần
Bao bì định hướng kiểm tra được hưởng lợi từ việc định vị có tổ chức và khả năng tiếp cận rõ ràng với thành phần. Khi độ trong suốt là quan trọng, PET có thể được xem xét làm cấu trúc cho phép người vận hành nhìn thấy sản phẩm khi sản phẩm vẫn ở trong khay.
SMT và doanh thu dây chuyền sản xuất
Môi trường sản xuất có thể liên quan đến việc di chuyển khay lặp đi lặp lại giữa các giai đoạn của quy trình. PP có thể được xem xét khi độ bền mỏi, khả năng chống va đập và đặc tính nhiệt độ phù hợp với yêu cầu xử lý lặp đi lặp lại.
Xử lý PCB và lắp ráp
Bảng mạch và cụm lắp ráp có thể có kích thước lớn hơn và các tính năng được gắn dễ vỡ. Do đó, các khoang khay phải hỗ trợ bảng mà không tiếp xúc với các bộ phận không được thiết kế để chịu tải.
Bao bì quang điện tử

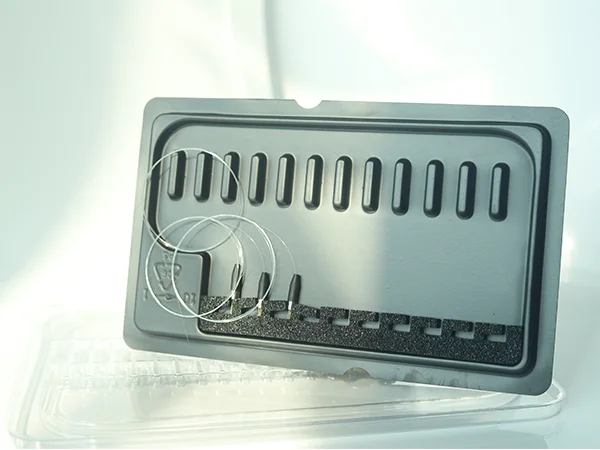

Các thành phần truyền thông quang học có thể có bề mặt nhạy cảm và kích thước chính xác. Cấu trúc bao bì của chúng phải tính đến định hướng thành phần, vùng tiếp xúc, sự tách biệt và các đặc tính tĩnh điện cần thiết.
Sự sạch sẽ và bảo vệ sản phẩm phối hợp với nhau như thế nào?
Bao bì điện tử không chỉ là thiết bị kiểm soát ESD. Độ sạch cũng có thể rất quan trọng, đặc biệt khi các bộ phận tiếp xúc với bụi, hạt hoặc nhiễm bẩn bề mặt trong quá trình sản xuất. Do đó, thiết kế bao bì phải giải quyết cả hiện tượng tĩnh điện và độ sạch vật lý của khay.
Môi trường sản xuất sạch sẽ có thể giúp kiểm soát độ bám bụi trong quá trình sản xuất khay. Việc xử lý, tạo hình, cắt tỉa và bảo quản vật liệu phải được quản lý một cách nhất quán để khay thành phẩm phù hợp với ứng dụng điện tử dự định.
Kiểm soát khu vực liên lạc
Không phải mọi bề mặt linh kiện đều phải chạm vào bao bì như nhau. Một số sản phẩm đã hoàn thiện bề mặt thẩm mỹ, các điểm tiếp xúc hở, bề mặt quang học hoặc các phần nhô ra nhạy cảm. Thiết kế khoang có thể hạn chế sự tiếp xúc không cần thiết và giữ cho các khu vực mỏng manh tránh xa các cạnh cấu trúc.
Sử dụng các miếng chèn bảo vệ khi thích hợp
Các thiết kế bao bì được lựa chọn có thể kết hợp các vật liệu đệm như bọt biển khi cần thêm lớp tiếp xúc mềm. Cách tiếp cận này có thể giúp giảm vết tiếp xúc trên bề mặt và vết xử lý đối với các sản phẩm có bề ngoài hoặc độ nhạy tiếp xúc cao hơn.
Duy trì Thực hành Xử lý Sạch sẽ
Hiệu suất đóng gói bị ảnh hưởng bởi những gì xảy ra sau quá trình sản xuất cũng như trong quá trình sản xuất. Bảo quản sạch sẽ, thực hành tải có kiểm soát và quy trình xử lý thích hợp có thể giúp duy trì tình trạng dự định của khay trước khi nó được đưa đến bộ phận.
Cân nhắc việc tái sử dụng
Các khay tái sử dụng có thể phải trải qua nhiều chu kỳ xử lý. Khi tái sử dụng là một phần của hệ thống đóng gói, thiết kế cần xem xét đến độ mệt mỏi, làm sạch nhiều lần, xếp chồng và chất tải nhiều lần. PP có thể hữu ích trong các ứng dụng mà những đặc điểm đó phù hợp với hiệu suất cơ và điện cần thiết.
Quản lý chất lượng dựa trên ISO có thể cung cấp một khuôn khổ có cấu trúc để kiểm soát quá trình, trong khi thử nghiệm hiện hành của bên thứ ba có thể được sử dụng để đánh giá các đặc tính của vật liệu hoặc sản phẩm có liên quan theo yêu cầu của khách hàng.
Thông tin gì cần thiết cho việc phát triển tùy chỉnh?
Các khay tùy chỉnh hoạt động tốt nhất khi thiết kế bao bì bắt đầu với thông tin rõ ràng về sản phẩm và quy trình xử lý. Đầu vào càng đầy đủ thì càng dễ xác định hình dạng khoang, hướng vật liệu, phạm vi điện trở và cấu trúc tổng thể của khay.
- Xác định sản phẩm.Cung cấp kích thước sản phẩm, hình dạng tổng thể, các phần nhô ra quan trọng và bất kỳ khu vực nào không được tiếp xúc.
- Xác định môi trường xử lý.Giải thích liệu khay được sử dụng để lưu trữ, vận chuyển thủ công, luân chuyển dây chuyền sản xuất, kiểm tra, xếp chồng hay vận chuyển.
- Xác định yêu cầu ESD.Nêu rõ phạm vi điện trở bề mặt cần thiết hoặc yêu cầu đóng gói hiện hành cho bộ phận đó.
- Xác định kích thước khay.Cung cấp chiều dài, chiều rộng, chiều cao tổng thể mong muốn và mọi hạn chế do container vận chuyển hoặc thiết bị sản xuất áp đặt.
- Xác định cấu trúc khoang.Xác định số lượng khoang, độ sâu khoang, khoảng cách, hướng và hướng tải sản phẩm.
- Xác định các chức năng bổ sung.Xác định các yêu cầu về xếp chồng, lồng, đệm, định vị, lỗ mở, nhãn hoặc logo nếu có.
- Xem xét hướng vật chất.So sánh PP, PET và PS với các yêu cầu về điện, cơ, nhiệt độ và hình thức của ứng dụng.
Bản vẽ và dữ liệu thứ nguyên
Bản vẽ kỹ thuật có thể cung cấp thông tin chính xác về kích thước quan trọng, dung sai và giao diện thành phần. Thông số kích thước cũng hữu ích khi sản phẩm có hình dạng tương đối đơn giản.
Thông tin sản phẩm vật lý
Một sản phẩm vật lý có thể giúp làm rõ các hình dạng bất thường, bề mặt tiếp xúc thực tế, sự chuyển đổi độ cao và các thành phần nhô ra có thể khó mô tả chỉ thông qua các kích thước cơ bản. Mục đích là để hiểu được phong bì thực của gói hàng trước khi hoàn thiện thiết kế khoang.
Thiết bị đóng gói và hậu cần
Khay cũng phải được thiết kế phù hợp với cách nó sẽ di chuyển trong nhà máy. Kích thước thùng chứa, chiều cao xếp chồng, độ sâu lồng, khoảng trống băng tải và khả năng tiếp cận của người vận hành đều có thể ảnh hưởng đến hình dạng cuối cùng.
Do đó, đặc điểm kỹ thuật của dự án phải mô tả toàn bộ hành trình của khay, từ khâu xếp hàng qua lưu trữ và chuyển dây chuyền sản xuất đến giai đoạn đóng gói hoặc vận chuyển cuối cùng. Tầm nhìn rộng hơn này giúp ngăn chặn việc thiết kế khoang chỉ giải quyết được một bước của quy trình.
Những gì cần được kiểm tra trước khi giao hàng?
Các khay điện tử đã hoàn thiện phải được kiểm tra từ cả khía cạnh điện và vật lý. Một khay có thể đáp ứng các kích thước dự định trong khi không duy trì được đặc tính điện trở cần thiết, cũng như nó có thể đáp ứng phạm vi điện trở khi gặp vấn đề về khoang hoặc xếp chồng.
| Khu vực chất lượng | Những gì cần kiểm tra | Tại sao nó quan trọng |
|---|---|---|
| Độ bền bề mặt | Kiểm tra phạm vi điện trở quy định bằng thiết bị kiểm tra phù hợp. | Xác nhận rằng bao bì hoàn thiện tuân theo thông số kỹ thuật ESD được yêu cầu. |
| Kích thước | Xác minh chiều dài, chiều rộng, chiều cao, kích thước khoang và khoảng cách tới hạn của khay. | Hỗ trợ định vị thành phần thích hợp và tương thích với hệ thống đóng gói. |
| Độ chính xác của biểu mẫu | Kiểm tra hình dạng khoang, các góc, tường, lỗ hở và biên dạng hình thành. | Giúp đảm bảo hiệu suất tải và bảo vệ vật lý nhất quán. |
| Tình trạng bề mặt | Kiểm tra các khuyết tật có thể nhìn thấy, độ nhiễm bẩn và độ sạch tổng thể của khay. | Hỗ trợ các yêu cầu xử lý điện tử chính xác. |
| Xếp chồng hoặc lồng nhau | Xác nhận rằng các khay được căn chỉnh chính xác khi xếp chồng lên nhau hoặc lồng vào nhau. | Cải thiện độ ổn định xử lý và khả năng tương thích lưu trữ. |
| Tính năng bảo vệ | Xác minh các vùng đệm, cấu trúc định vị và vùng tiếp xúc với sản phẩm. | Giúp giảm chuyển động không mong muốn và tiếp xúc với các bộ phận nhạy cảm. |
Xác minh điện
Có thể kiểm tra phạm vi điện trở bề mặt quy định bằng thiết bị kiểm tra điện trở thích hợp. Việc xác minh phải được thực hiện theo phương pháp thử nghiệm hiện hành và yêu cầu đóng gói.
Xác minh kích thước
Các kích thước tới hạn phải được đo theo các yêu cầu thiết kế đã thống nhất. Cần đặc biệt chú ý đến độ sâu khoang, vị trí khoang, chu vi khay và bất kỳ tính năng nào tiếp xúc trực tiếp với bộ phận hoặc thiết bị xử lý bên ngoài.
Kiểm tra độ sạch
Các khay đã hoàn thiện phải được kiểm tra xem có bị nhiễm bẩn và mảnh vụn vật liệu có thể nhìn thấy được hay không. Điều này đặc biệt liên quan đến bao bì điện tử, nơi độ sạch có thể ảnh hưởng đến môi trường xử lý.
Tính nhất quán trong sản xuất
Quản lý chất lượng phải bao gồm nguyên liệu đầu vào, điều kiện tạo hình, cắt tỉa, kiểm tra và xử lý thành phẩm. Quy trình lặp lại rất quan trọng vì các đặc tính điện và vật lý của khay đều cần được duy trì nhất quán trong suốt quá trình sản xuất.
Khi được yêu cầu, nguyên liệu thô và thành phẩm cũng có thể phải trải qua thử nghiệm hiện hành của bên thứ ba. Phạm vi thử nghiệm chính xác phải được thiết lập theo yêu cầu kỹ thuật của khách hàng và ứng dụng điện tử dự kiến.
Để có cái nhìn rộng hơn về khả năng đóng gói định hình nhiệt tùy chỉnh, hãy truy cậpBao bì nhựa nhiệt dẻo chống tĩnh điệnvà so sánh vật liệu cần thiết, phạm vi điện trở, cấu trúc khay và điều kiện ứng dụng trước khi hoàn thiện thông số kỹ thuật đóng gói.
Câu hỏi thường gặp
Q1. Phạm vi kháng bề mặt nào có thể được chỉ định?
Q2. Vật liệu nào phù hợp cho khay ESD?
Q3. Khay có thể được thiết kế để xử lý SMT không?
Q4. Kích thước bao bì định hình nhiệt tối đa là bao nhiêu?
Q5. Bố trí khoang có thể được tùy chỉnh cho các thành phần khác nhau không?
Q6. Có thể sản xuất các màu khay khác nhau không?
Q7. Có thể thêm logo hoặc dấu hiệu nhận dạng không?
Q8. Cấu trúc xếp chồng và lồng nhau có thể được tích hợp không?
Q9. Vật liệu đệm có thể được thêm vào?
Q10. Những thông tin gì cần được cung cấp cho một khay tùy chỉnh?
Xây dựng khay ESD xung quanh ứng dụng điện tử thực tế
Bao bì điện tử trở nên đáng tin cậy hơn khi yêu cầu về điện và cấu trúc vật lý được phát triển cùng nhau. Độ bền bề mặt, lựa chọn vật liệu, hình học khoang, độ dày thành, định vị sản phẩm, độ sạch và điều kiện xử lý đều góp phần vào đặc điểm kỹ thuật đóng gói cuối cùng.
Một bản tóm tắt dự án rõ ràng có thể bao gồm kích thước thành phần, bản vẽ, phạm vi điện trở yêu cầu, diện tích khay, cách bố trí khoang, yêu cầu xếp chồng và điều kiện sản xuất. Những chi tiết này giúp việc phát triển cấu trúc bao bì phù hợp với quy trình điện tử thực tế trở nên dễ dàng hơn thay vì dựa vào định dạng khay chung.
Đối với các yêu cầu đóng gói định hình nhiệt ESD tùy chỉnh,tìm hiểu thêm về ShunxinVàliên hệ với chúng tôi để thảo luận về yêu cầu đóng gói thiết bị điện tử của bạn.
Các thông số kỹ thuật về vật liệu, điện trở, hình học và sản xuất cuối cùng phải được xác nhận theo thành phần, quy trình xử lý và các yêu cầu chất lượng hiện hành.
